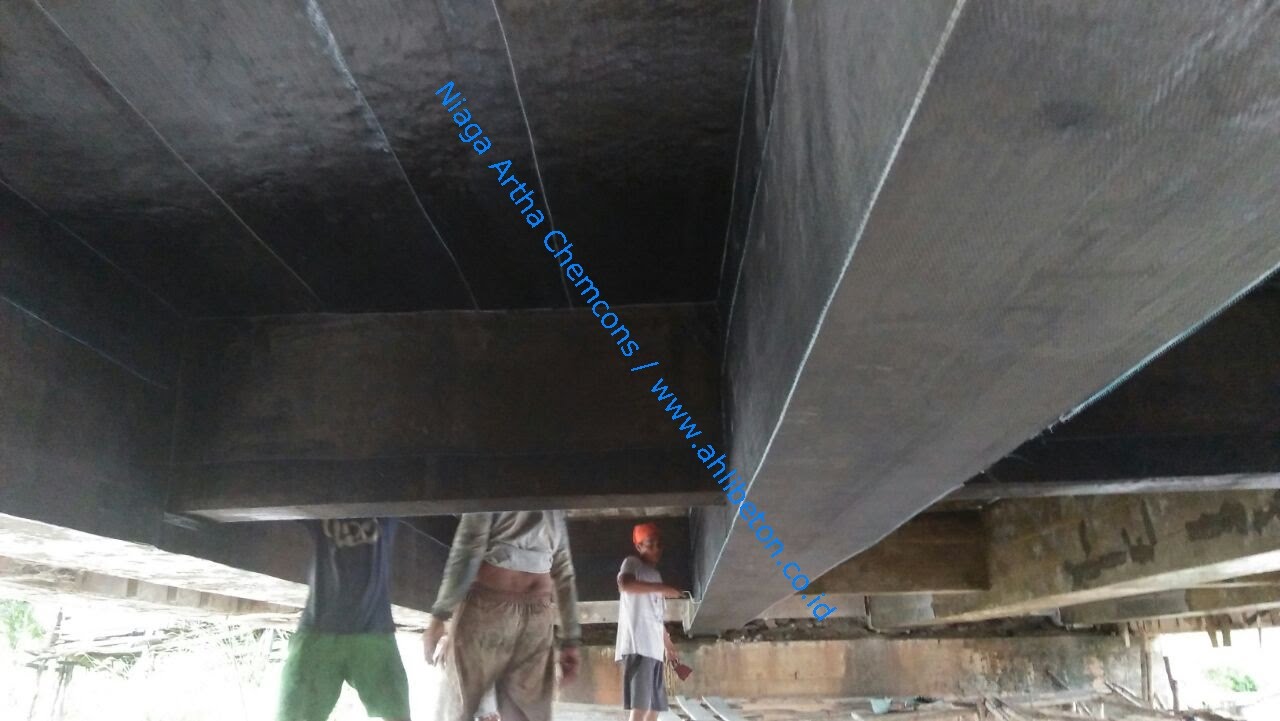

Carbon Fiber Untuk Proyek Perbaikan Jembatan

Spesifikasi Carbon Fibre Perkuatan Beton rehabilitasi jembatan
Spesifikasi carbon fibre perkuatan beton pada proyek rahabilitasi jembatan yang kami angkat kali ini menyambung artikel sebelumnya tentang Perkuatan Struktur Beton Proyek Rehabilitasi Jembatan dimana dalam artikel tersebut kami terangkan tentang beberapa metode pekerjaan perkuatan struktur beton pada jembatan yang dimuat dalam Spesifikasi Khusus Interim Pekerjaan Rehabilitasi Jembatan yang diterbitkan dinas terkait dalam hal ini Kementrian Pekerjaan Umum. (baca : Proyek Rehabilitasi Jembatan Dinas Pekerjaan Umum )


pada artikel sebelumnya yang berjudul “Perkuatan Struktur Beton Proyek Rehabilitasi Jembatan” penggunaan serat karbon atau carbon fibre untuk kebutuhan pekerjaan rehabilitasi jembatan ditentukan syarat mutunya yaitu :

Sifat Carbon dalam kondisi kering
Tensile Strength (Gpa)                                       3,79
Tensile Modulus (Gpa)                                        230
Ultimate elongation (%)                                     1,7
Density(g/cm3)                                                 1,74


Sifat Carbon composite (Composite gross laminate properties)
ASTM D-3039


             Properties                                                 Typical test Value          Design value

Ultimate tensile strength in primary fiber
direction (Mpa)                                                               1062                            903
Elongation at break (%)                                                   1,05                            1,05
Tensile Modulus (Gpa)                                                     102                             86,9




setelah mengetahui spesifikasi mutu yang disyaratkan dalam pekerjaan perkuatan struktur dengan menggunakan carbon fibre atau serat karbon tersebut diatas, mari kita buat perbandingan beberapa produk carbon fibre atau serat karbon untuk perkuatan struktur beton :
Perbandingan Sifat Carbon dalam kondisi kering dengan Merk ternama
Properties
FOSROC
Nitowrap FRC 300
BASF
MasterBrace FIB
300/50 CFS
TORAY
Torayca UT70-
30G
Tensile Strength (Gpa)
3,4
3,8
4,9
Tensile Modulus (Gpa)
230,4
227
230
Ultimate elongation (%)
1,5
1,67
1,7
Density(g/cm3)
no data
no data
no data

*catatan : Data diambil berdasar Technical Data Sheet masing masing produk pertanggal artikel ini dimuat


Perbandingan Sifat Carbon Composite *
Properties
FOSROC
Nitowrap FRC 300
BASF
MasterBrace FIB
300/50 CFS
TORAY
Torayca UT70-
30G
Tensile Strength in primary fiber direction (Mpa)
643,04
no data
1.864
Elongation at break (%)
1,53
no data
1,89
Tensile Modulus (Gpa)
no data
no data
103,1

*catatan :
Data Fosroc diambil berdasar Hasil Uji yang dilakukan PT Fosroc Indonesia pada rentang tahun 2016 s/d 2017 di SENTRA TEKNOLOGI POLYMER (PUSPITEK-Tangerang) dan Data Toray diambil berdasar TDS produk Torayca G-fabric

Dilihat dari tabel tersebut diatas, material serat karbon atau carbon fibre untuk digunakan sebagai bahan perkuatan beton struktur pada proyek rehabilitasi jembatan yang memenuhi syarat untuk digunakan adalah TORAY
Lalu apakah produk Carbon atau CFRP yang tidak memenuhi syarat seperti hal tersebut diatas adalah tidak bagus ? jawabnya tentu TIDAK, karna setiap manufaktur memiliki standard masing masing dan belum tentu dalam setiap kasus penambahan perkuatan membutuhkan kuat tarik dan modulus elastisitas yang tinggi.

Untuk membahas tentang serat karbon atau Carbon Fibre untuk pekerjaan perkuatan beton dengan merk Toray, akan kami bahas di artikel berikutnya dengan judul “Carbon Fibre Toray Material Perkuatan Beton
